• BL1590_V1.2_cn.pdf

  （Documentation）

  ALL

• 工作电压：3~5.5V
• 最高传输速率：16Mbps
• 内置失效保护电路

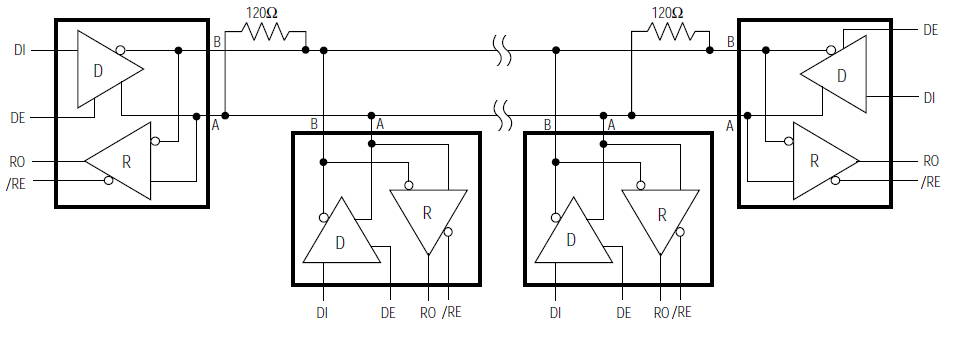

• 总线允许挂接多达32个收发器
• 支持热插拔功能
• I/O引脚ESD保护：±15KV IEC 61000-4-2，接触放电
• SOP8封装

BL1590是一款3~5.5V宽电源供电、半双工的RS-485收发器，芯片内部包含一路驱动器和一路接收器。可实现高达16Mbps的无差错数据传输。BL1590内置失效保护电路，保证接收器输入端在开路或短路时，接收器的输出端处于逻辑高电平状态。BL1590具有出色的驱动能力，在5V供电、54Ω负载条件下驱动器可以提供3.4V的差分输出电压。BL1590支持热插拔功能，在上电过程中驱动器和接收器处于关断状态，避免插拔时总线上出现冲突。BL1590具有1单位负载接收器输入阻抗，允许总线上挂接多达32个收发器。
