澳门新葡萄新京威尼斯车载逆变电源功率器件解决方案
一、 引言

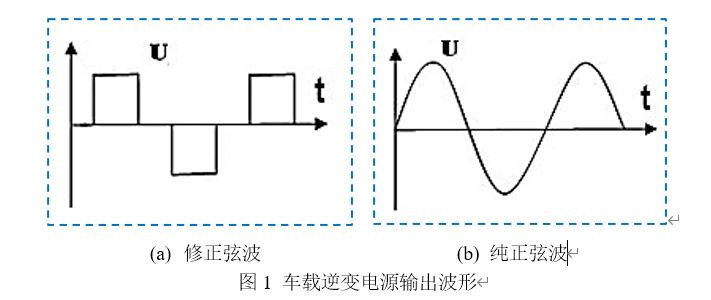

作为一种电源转换器,车载逆变电源能够将储能电池直流电转换为220V的交流电,给笔记本电脑、数码相机、无人机等设备提供电能。其输出波形包括修正弦波和纯正弦波两种类型,修正弦波车载逆变电源价格便宜,但输出波形质量较差,适用于小功率用电设备;纯正弦波车载逆变电源可提供高质量交流电,适用于大部分用电设备,工作稳定,但价格较贵。逆变输出波形如图1所示:

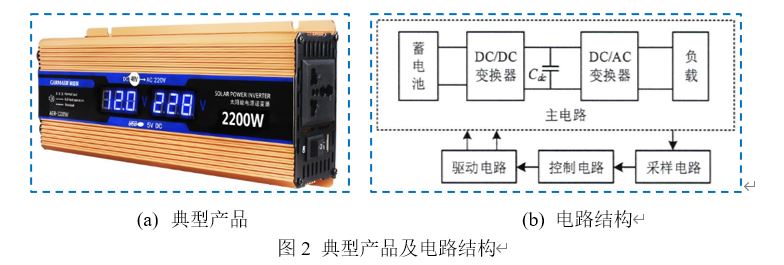

车载逆变电源适配于多类型负载,直流电池的输入电压范围覆盖12V~72V,功率等级包括100W至数千瓦。多采用两级电路结构,前级DC/DC变换器对直流电池电压进行升压,后级DC/AC逆变器实现逆变交流输出。典型产品及电路结构如图2所示:
二、 车载逆变电源典型拓扑及工作原理

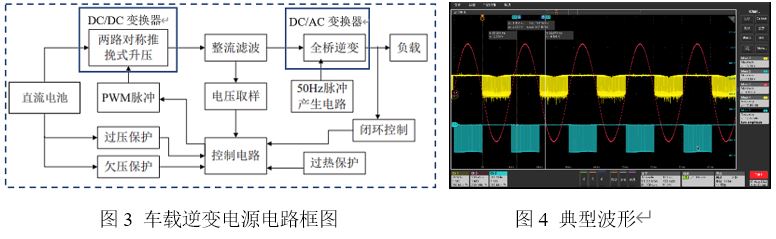

在车载逆变电源中,前级DC/DC变换器一般选用推挽电路实现直流升压,后级DC/AC变换器通常使用全桥电路实现逆变输出。整体控制框图如图3所示,典型波形如图4所示:
DC/DC变换器:通常采用隔离型DC/DC变换器,由变压器初级升压电路和变压器次级整流电路组成,能有效提升电路增益,实现高升压比。

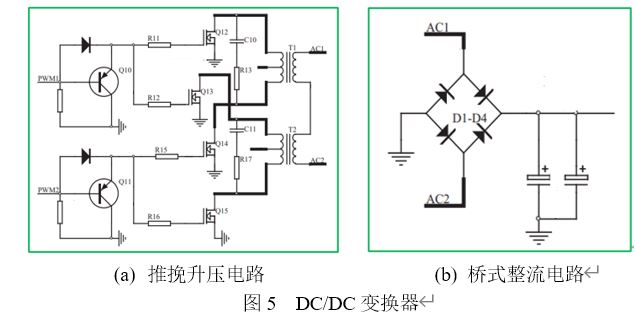

变压器初级升压电路:主要功能是将直流电池输出的低压直流电转换为高频交流电。推挽电路结构简单,所用的功率开关管数量仅为全桥电路的一半,适用于低电压大电流的应用场合,故在车载逆变电源中得到了广泛的应用,拓扑结构如图5(a)所示。
变压器次级整流电路:主要功能是将高频变压器次级输出的交流电转换为高压直流电,通常采用全桥整流电路,如图5(b)所示。

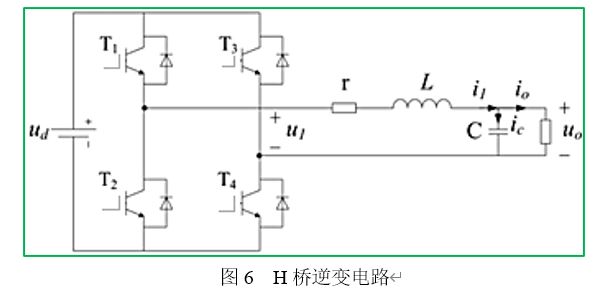

DC/AC变换器:主要功能是将高压直流母线电压转换为220V/50Hz的单相交流电,通常采用H桥逆变电路,方案成熟,性能较好,拓扑结构如图6所示:
三、澳门新葡萄新京威尼斯车载逆变电源功率器件解决方案
基于多年的技术沉淀与积累,澳门新葡萄新京威尼斯已开发出系列高性能、高可靠性的功率开关器件。同时,聚焦市场的主流应用,推动器件研发与市场应用协同发展,为客户提供更加专业、高效的功率器件解决方案。
针对车载逆变电源应用领域,基于对该应用需求的深度理解,现已推出完整的功率器件方案,包括SGT MOSFET和IGBT等系列产品。具备易于驱动、通态损耗低、热稳定性好等优势。在众多主流客户中得到广泛应用及好评。
3.1 更具竞争力的产品特点
产品特点 | SGT MOSFET | IGBT |
低通态电阻RDS(on) | 低导通压降VCE(sat) | |
高Vth一致性 | 低Eon和Eoff | |
极低的QG | 强短路能力 |
3.2 系统应用优势
推挽升压电路:SGT MOSFET应用于推挽升压电路中,低通态电阻RDS(on) 可以显著降低器件的通态损耗,使得相同功率应用下器件的温升更低,或同样的散热设计中,可流过更高电流,更好发挥系统的应用性能。更高的阈值电压一致性,利于在推挽升压电路中实现多颗器件并联,实现更高功率输出的同时降低器件成本。同时更低的QG有利于降低对栅极驱动的功率要求,使得驱动更加容易。
全桥逆变电路:针对车载逆变电源应用,当出现负载侧短路时,IGBT强短路能力可以实现更加安全可靠的保护。低导通压降VCE(sat)可有效改善系统的通态损耗,低Eon和Eoff能降低开关损耗,这些参数对于提升系统效率至关重要。
3.3 全面的功率器件解决方案
针对车载逆变电源应用领域,澳门新葡萄新京威尼斯具备完整的功率器件选型和解决方案,SGT-MOSFET系列产品可应用于低压大电流的推挽电路,IGBT系列产品适用于高效的全桥逆变电路,覆盖宽范围的电压、电流等级和多种封装形式,满足不同功率等级的车载逆变电源应用需求。产品的具体型号的及参数如表1、表2所示。
表1 车载逆变电源SGT MOSFET选型方案
产品类型 | 产品型号 | VDS (V) | RDS(on),TYP (mΩ) | VTH (V) | Crss (pF) | QG (nC) | 封装 |
SGT MOSFET | BLP14N08L | 80 | 12 | 1.8 | 7 | 22 | TO-252 |
BLP05N08G | 85 | 4.4 | 3 | 17 | 80 | TO263, TO220 | |
85 | 4 | 3 | 17 | 80 | PDFN 5*6 | ||
BLP065N08G | 85 | 5.4 | 3 | 11.7 | 61.2 | TO263, TO220, TO252 | |
BLP04N08 | 85 | 3.0 | 3 | 97 | 124 | TO263, TO220 TO263-7 | |
BLP03N08 | 85 | 2.3 | 3 | 152 | 138 | TO263, TO220 TO247 | |
BLP03N08 | 85 | 1.9 | 3 | 152 | 138 | TO263-7,TOLL8 | |
BLP02N08 | 85 | 1.6 | 3 | 472 | 240 | TO263, TO220 | |
BLP055N09G | 90 | 5 | 3 | 25.7 | 69.7 | TO263, TO220 | |
BLP12N10G | 100 | 10.5 | 3 | 10 | 37 | TO220F, TO220, TO252 | |
BLP045N10 | 100 | 3.6 | 3 | 124 | 102 | TO263, TO220 | |
BLP055N10 | 100 | 4.8 | 3 | 75 | 74 | TO263, TO220 | |
BLP03N10 | 100 | 2.7 | 3 | 110 | 131 | TO263, TO220 | |
BLP12N10G | 100 | 10.5 | 3 | 10 | 37 | TO220F, TO220, TO252 | |
BL08N10G | 100 | 7.5 | 3 | 10 | 44.5 | TO220 | |
BLP065N10GL | 100 | 6.0 | 1.8 | 8.8 | 65 | TO220 |
表2 车载逆变电源IGBT选型方案
产品类型 | 产品型号 | VCES (V) | VCE(sat),TYP (V) | IC (A) | IF (A) | QG (nC) | 封装 |
IGBT | BLG10T65FUL | 650 | 1.4 | 10 | 10 | 36 | TO-252 |
BLG15T65FUA | 650 | 1.6 | 15 | 15 | 38 | TO-220/220F | |
BLG15T65FUL | 650 | 1.4 | 15 | 15 | 44 | TO-220/220F | |
BLG20T65FULA | 650 | 1.55 | 20 | 10 | 44 | TO-220/220F | |
BLG40T65FUK | 650 | 1.55 | 40 | 20 | 110 | TO-3PN,TO-247 | |
BLG40T65FDL | 650 | 1.45 | 40 | 40 | 165 | TO-247-3L | |
BLG40T65FUL | 650 | 1.55 | 40 | 20 | 110 | TO-3PN,TO-247 |
3.4 专业的技术支持
澳门新葡萄新京威尼斯始终秉持“零缺陷”的品控理念,持续进步,为客户提供更优质的产品。同时,作为产品研发与客户之间沟通的桥梁,澳门新葡萄新京威尼斯拥有专业的系统应用和技术支持团队,基于应用场景及客户需求的差异,提供专业、便捷的功率器件选型及系统解决方案。
